粉末塗料是以固體樹脂和顏料、填料及助劑等組成的固體粉末狀合成樹脂塗（tú）料。其中組成材料鈦白粉（TiO2）為各個粉末塗料生產廠家所必備的白色顏料。

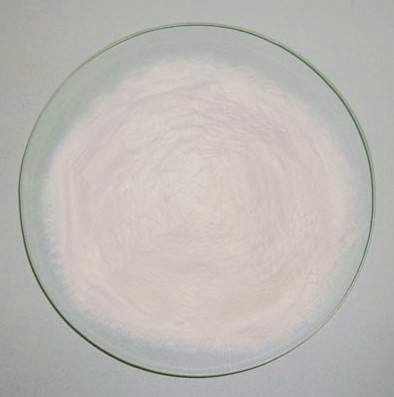

鈦白粉（fěn）主要成分（fèn）二氧化（huà）鈦，化學式為TiO2,多用於光（guāng）觸媒、化妝品,能靠紫外線甚至可見光消毒及殺菌。二氧化鈦是水反應生成氫氣和氧氣的催化劑。可（kě）製作成催化劑,淨化空氣,消除汽車排放中25%到45%的氮氧化物,可用於（yú）治理PM2.5懸浮粒過高的空氣汙染。

鈦白粉（TiO2）的製法

硫酸法

鈦鐵礦粉經硫酸分解、酸水浸取得（dé）到偏鈦酸,後經焙燒成為二氧化（huà）鈦（tài）（TiO2）.

氯化（huà）法

將粉碎至一（yī）定（dìng）粒度、幹燥的（de）金紅石（含二氧化鈦90%-95%,或高鈦渣）與（yǔ）粉（fěn）碎幹燥的石油焦連續（xù）進入流化床氯化爐,在900-1000℃下通氯氣進行氯化反應生（shēng）成四氯化（huà）鈦。冷卻後（hòu）,淨化送（sòng）入氧化爐,並在1300-1500℃通氧氣（qì）氧化生成二氧化鈦。

納米二氧化鈦（tài）製法

以硫酸氧鈦溶液為（wéi）原料,加（jiā）入碳酸鈉水溶液,反（fǎn）應生成氫氧化（huà）鈦（tài）沉澱,加入鹽酸,生成帶正電荷的水合二氧化鈦溶膠,加入陽離子表（biǎo）麵活性劑,成（chéng）為（wéi）凝膠（jiāo）,利用有機溶劑進行擠（jǐ）水處理,得到的有機溶膠除去有機溶劑後（hòu）,再在低於所用陽離子型表（biǎo）麵活（huó）性劑的分解溫度下進（jìn）行熱處理，即（jí）得（dé）到超微細二氧化鈦產品。

用（yòng）途

白色無機（jī）顏料。是白色顏料中著色力最強的一種，具有優良的遮蓋力和著色牢度，適用於不透明的（de）白色製品。金（jīn）紅石型特別適用於室外使用的塑料製品，可賦予製品良好的光穩定性（xìng）。銳鈦型主要用於室內使用製品，但略帶（dài）藍光（guāng），白度高（gāo）、遮蓋力大、著色力強且分散性較好。
