粉末塗料始於20世（shì）紀40年代初，是（shì）以粉末粒子形態塗裝並形成塗層的。粉末塗料在生產和塗裝過程中沒有溶劑釋放，少汙染，符合環保要求（qiú），塗裝過（guò）程中噴溢的粉末可以回收再利用（yòng），有利於節省資源，粉末塗裝易實施自動化生產，可提高生（shēng）產效率，粉末塗料和塗裝已成為發（fā）展迅速的塗料新產品和新工藝，現（xiàn）已成為公認的符（fú）合4E型塗料產品。

木紋處理是有機塗層處理的（de）一種，木紋處理又（yòu）分為水轉印和熱轉印兩種。熱轉印木紋技術從（cóng）上世紀90年代末（mò）引進我國，近年來得到（dào）長（zhǎng）足的發展，該技術的主要特點在於轉印圖像色彩（cǎi）鮮豔，層（céng）次豐富，轉印效果（guǒ）可以和印刷媲美。與印刷技術的不同點在於熱（rè）轉印是在高溫下使油（yóu）墨受熱升華，能多色圖案一次成（chéng）圖，無需套色，冷（lěng）卻後即形成色彩（cǎi）亮麗的圖案。並且圖案可滲入塗層40-60um的內部，熱轉（zhuǎn）印（yìn）產品經久耐用，轉印圖案不會脫落，龜裂和褪色。

專（zhuān）用熱轉印（yìn）粉（fěn）末塗料初期以聚氨酯/異氰酸酯體係為主，聚氨酯/異氰酸酯體（tǐ）係硬度高，流平好，轉印效果好，但是聚氨酯/異氰酸酯體係由於所用固化劑價格較（jiào）高，限製了熱轉印粉（fěn）末塗料的（de）應用。近年來，聚酯（zhǐ）/TGIC體係以其低成本，優良的耐候性和良好的綜合性能在熱轉印粉末塗料中越（yuè）來越多被使用（yòng）。

專用熱轉印粉末塗（tú）料（liào）的配方設計

木紋轉印中最常見的 “粘紙（zhǐ）”問（wèn）題和塗層的（de）完全固化程度有很（hěn）大的相關（guān）性。在（zài）聚酯/TGIC體（tǐ）係中，保證了（le）塗膜的完（wán）全固化“粘紙“問題可（kě）以得到很大的改善。粘紙帶來的後續問題（tí）-轉印後塗層（céng）表麵有一層紙印痕。

(1) 提高交聯密度對木紋轉印效（xiào）果的影響

戶外粉末塗料大多采用（yòng）反應速度慢的低酸（suān）值樹脂，這類樹（shù）脂與固化劑（jì）反應緩慢，在正常的固化條件下低酸值樹脂體係的塗層不能達到完全固（gù）化的程度，從而（ér）導致塗層在轉印後出現“粘紙”，轉（zhuǎn）印紋理不清晰的現象。針（zhēn）對“粘紙”問題粉末（mò）原料市場上出現了很多的熱轉印助劑，基本上（shàng）是促進塗層固化，增加塗層交聯密度的，但是實（shí）驗發現這些助劑起（qǐ）到的作用很少。我（wǒ）們從塗層成膜物質著手，解決熱轉印“粘紙”問題。

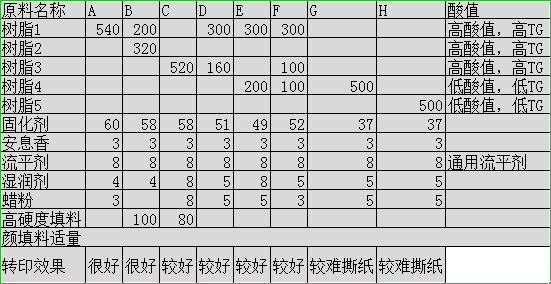

我們選擇了高酸（suān）值（zhí），反應活性（xìng）大的幾（jǐ）種樹脂。高酸值（zhí）保證了塗層具有較高的交聯密度，反應活（huó）性大則（zé）保證塗層（céng）能在（zài）正常固（gù）化條件下（xià）完全固化。實驗如下：

以上實驗（yàn）表明（míng）：高酸值（zhí）配（pèi）方體係可以有效的解（jiě）決鋁型材熱轉印（yìn）“粘紙”問題，而且轉印（yìn）後可以很明（míng）顯的看到（dào）殘留在塗層表麵的印痕很少，轉印紋（wén）理很清晰。沒（méi）有加（jiā）入高酸值（zhí）的配方轉印出來後有“粘紙”現象，加入高酸值樹（shù）脂後，可以很明顯的看（kàn）到轉印出來的工件（jiàn）在冷（lěng）卻過程中，轉印（yìn）紙有自動剝離的現象，很好撕紙。但是單獨使用高酸值樹脂，塗層流（liú）平不是很好，所以加入適當的（de）低酸值樹脂，反應速（sù）度快的樹脂一起擠出則可以調節流平，而且轉印效果也在可接受範圍內。

(2)蠟（là）粉對（duì）木紋轉印的影響

常（cháng）規粉末塗料配方中常加入各種（zhǒng）類型的低分子量，低熔點蠟（là）粉（fěn）以使（shǐ）塗層具有良好（hǎo）的爽劃，防結塊，耐磨，消光，脫氣及紋理效果，但是查閱有關鋁型材熱升（shēng）華轉印粉末塗料資料，發現很多人對在配方中加入蠟粉持（chí）懷疑的態度（dù），認為加入蠟粉後（hòu）粉末塗料在熱轉印（yìn）時會產生“粘紙“現象。但是在實（shí）驗（yàn）過程中我們發現蠟粉對熱轉印粉末塗料的脫（tuō）紙是有積極（jí）作用的。

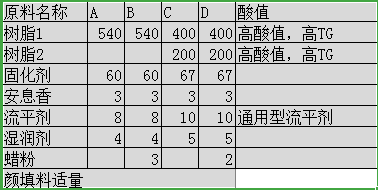

A組沒有加入蠟粉，B組加入0.3%的蠟粉。製粉噴板後，B組硬度比A組高，真空轉印後A,B兩組紙印較少， B組轉印效果比A組好。

C組沒有（yǒu）加入（rù）蠟粉，D組（zǔ）加入0.2%的蠟粉，製粉噴板後，D組硬度比C組高，真（zhēn）空轉印後C,D兩組印（yìn）痕較少，D組轉印效（xiào）果比C組好（hǎo）。

我們通過實（shí）驗發現蠟粉的適當加入可以增加（jiā）塗層的硬度，改善塗層流平，有助於改善“粘紙”和轉印後殘留在塗（tú）層表麵（miàn）的印痕，但（dàn）是有些蠟粉（fěn）加入後遷移到表麵（miàn）對轉印不利，有些消光蠟粉對塗（tú）層流平（píng）有促進作用，但是對轉印（yìn）效果有很大的影響。

(3) 硬度對木紋轉印的影響

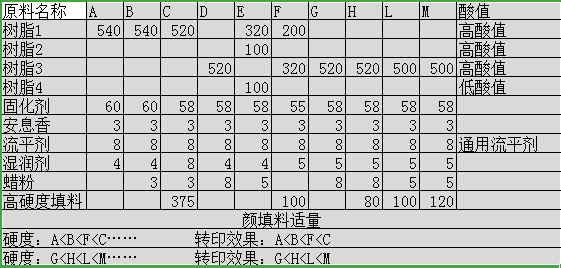

比較聚氨酯體係和常（cháng）規聚（jù）酯/TGIC體係發（fā）現，聚氨（ān）酯體係硬度比常規聚酯/TGIC體係高，我們提高聚酯/TGIC體係的硬度測試其對木紋轉印的影（yǐng）響，實驗驗證如（rú）下。

實驗結果（guǒ）表明（míng）：相同體係中硬度高的組（zǔ）分（fèn）和硬度低的組分一起（qǐ）轉印，轉印效果相差（chà）較為明顯，硬度高的組分轉印後基本上沒（méi）有印痕，硬度低的組分則有少量或者大量的印痕。但是當我們把增硬蠟加多時，塗層硬度很高，發現轉印圖案模糊，轉印不了，綜（zōng）上所述在一定範圍內增加塗層硬度對熱（rè）轉印有很大的（de）作用。

綜上所述為（wéi）了得到優良（liáng）的轉印效果，可以采用以下方法：

1.選擇綜合性能好的（de）高酸值樹脂應用於（yú）熱轉印粉末體係是有效的改善辦法。

2.加入適量的蠟粉對塗層表麵（miàn）有一定的作用，而（ér）且蠟（là）粉對（duì）塗層硬度有較大的（de）改善，而且蠟粉可以改善（shàn）一些塗層（céng）缺陷。

3.選擇合適的顏填料，提高塗層硬度，有利於撕紙和改善塗層印（yìn）痕。
