前言

蠟粉是粉末塗料常用（yòng）的助劑，主（zhǔ）要起到增硬耐磨，脫氣消（xiāo）泡的作用（yòng），常用的品種有（yǒu）聚乙烯蠟（là），聚丙烯蠟（là），聚酰胺蠟，聚四氟乙烯蠟等。不同規格的蠟粉在粉末塗料中有不同的表現，在抗劃性，塗膜硬度，爽滑手（shǒu）感，脫氣性，光澤度，顏色鮮映性，紋（wén）理效果（guǒ），轉印撕紙，銀粉排列，對印刷或（huò）者重塗的影響等方麵均有區別。

實驗目的

為了仔細研究不同種類的蠟粉在粉末（mò）塗料體係中的作用機理，蠟粉從蠟粉與粉末塗（tú）料其他原材料的相互作用角度出發進行（háng）了一係列實驗。本文主要分（fèn）析不同蠟粉對聚酯粘度的影響。

粉末塗料用聚酯最基本的指標有酸值，粘度，Tg 值。蠟粉的加入不會影響聚酯的酸值，但對聚（jù）酯的粘度和Tg 值有（yǒu）一定的影響。本（běn）文選取（qǔ）帝斯（sī）曼的4140（6:4 混合型）和4900（TGIC固化型（xíng），94：6）作為（wéi）基礎材料進行實驗。

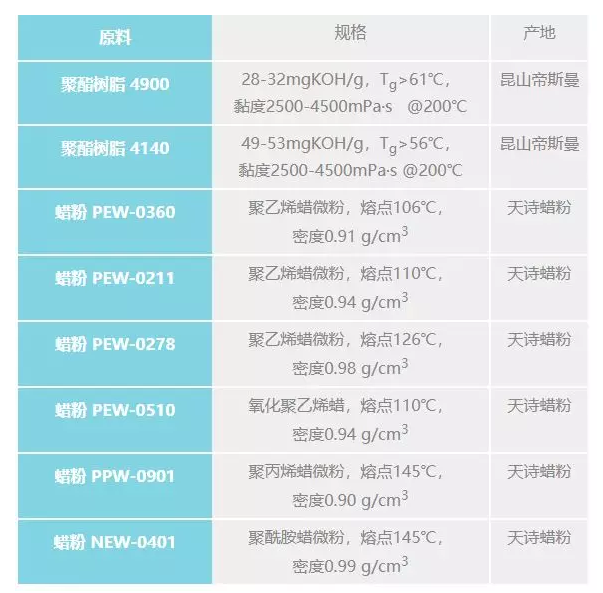

實驗材料

實驗方法

在160度下，利用旋（xuán）轉粘度計測量不同品種不同（tóng）比例（lì）的蠟粉添加到聚酯（zhǐ）樹脂中後，對聚酯樹脂粘度的影響，蠟粉添（tiān）加（jiā）量（liàng）為（wéi）聚酯樹脂的1%，2%，4%。

選擇在160度條件下測量粘度，主要出發點（diǎn）是考慮蠟（là）粉在這個（gè）溫度下已經完全融化，而粉末塗料的膠化過程還沒有完全開始，是希（xī）望探索在蠟粉在粉（fěn）末塗料膠化溫（wēn）度之前對聚酯樹脂粘度的影響。

蠟粉的選（xuǎn）擇包括聚乙烯蠟，氧化聚乙烯蠟，聚丙（bǐng）烯（xī）蠟和聚酰（xiān）胺蠟，其中聚乙烯蠟選擇了低密度聚乙烯蠟（密度0.90-0.93 g/cm3），中密度聚乙烯蠟（密度0.94-0.96 g/cm3），高密度聚乙烯蠟（密度0.99-0.99 g/cm3）三種。這幾種規格的蠟粉在粉末（mò）塗料的生產實踐中當（dāng）中具有相當的代表性。

實驗數據

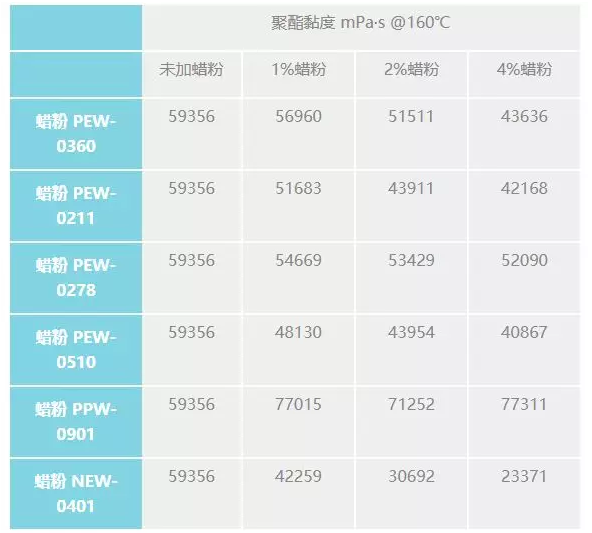

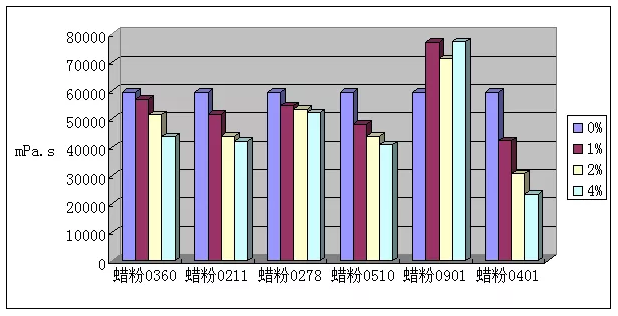

聚酯（zhǐ）樹脂4900添（tiān）加（jiā）蠟粉的黏度數據如下：

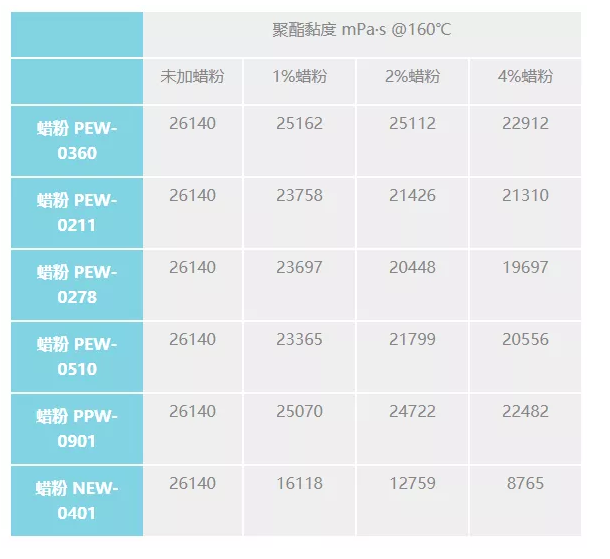

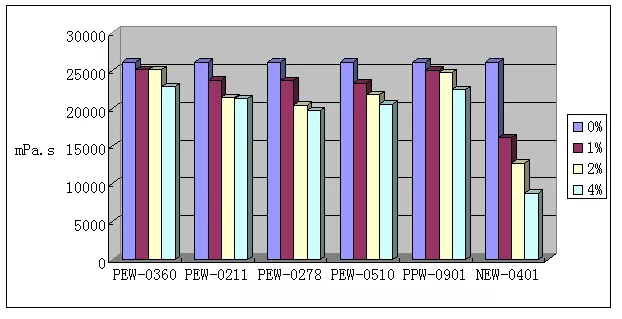

聚酯樹脂4900添加蠟粉的黏度數（shù）據:

結論

蠟粉的（de）加（jiā）入基本（běn）對粉末塗料用聚酯（zhǐ）樹脂（zhī）都有一定的降粘作用，降（jiàng）粘程度隨不（bú）同的蠟粉及不（bú）同的聚酯品（pǐn）種有較大（dà）的差異（yì）。

聚酰胺蠟NEW-0401對聚（jù）酯的降黏性（xìng）很好，氧（yǎng）化聚乙烯蠟PEW-0510對聚酯的降黏性（xìng）較好，不同規格的（de）聚乙烯蠟對聚酯的降黏性作用相差很大，中密（mì）度聚乙烯蠟（là）粉PEW-0211降黏性（xìng）較好，高密（mì）度（dù）聚乙烯蠟PEW-0278在聚（jù）酯4140中降黏性尚好但在聚酯4900中降黏（nián）性較差，低密度聚乙烯蠟PEW-0360在聚酯4900中降黏性尚好但（dàn）在聚（jù）酯4140中（zhōng）降黏性較差。聚丙烯蠟PPW-0901在（zài）160°時可能存在未（wèi）完全溶解的情況，實驗（yàn）顯示在160°時基本不具備降黏（nián）能力。
