塗膜失光的（de）原理

(1)漆膜（mó）光澤與其表麵的平滑性有關 ，任何失（shī）光都是因為表麵不平整 ，從（cóng）而使光線過於漫射失去反射映像的（de）清晰度（dù）。影響塗膜平滑（huá）性的因素包（bāo）括塗料（liào） 本身（shēn）的細度 、噴塗工藝等很多（duō）方麵。除此以外 ，現場存在的失（shī）光問（wèn）題主（zhǔ）要是由 生產控製、噴塗工藝及噴（pēn）塗設備造（zào）成的 。

(2)從塗料本身來說 ，顏（yán）料的粒度（dù）及其（qí）在基（jī）料（liào）中的分（fèn）散性 將影響漆膜光澤。首先，顏料細度（dù）越細，在基料中的分散均勻性越好，越有助於形成（chéng）平（píng）整光滑的漆（qī）膜。

(3)其次，塗料中的顏積比對漆（qī）膜光澤也會產生影響。由（yóu）於漆膜中的顏（yán）料顆粒（lì）弱化了鏡麵反射致使光澤降低，而且隨著顏料體積（jī）濃度（PVC）的（de）增大，光澤逐漸（jiàn）下降。當顏基比一定時，顏料（liào）的吸油量越大，光澤越低。

(4)塗料（liào）中選用的溶劑種類直接影響其揮發速（sù）度的快慢,揮發速度過快（kuài）或過慢都會影響（xiǎng）漆膜的平整度,降低漆膜光（guāng）澤。

(5)從噴塗工藝方麵 ,漆膜的失光機理要從漆膜的形成開始研究（jiū） 。以水性烤漆為例,水性色（sè）漆施工後（hòu） ,經預烘幹將塗料中絕（jué）大部分的水（shuǐ）分揮發,並隨清漆層一起烘幹,樹（shù）脂及固（gù）化劑通過交聯反應（yīng）形成漆膜。若此過程中,色漆（qī）層預烘幹不良,殘留（liú）的水分在與清漆層一起烘幹揮發時（shí）會在（zài）兩層問形成微小針（zhēn）孔,使得塗膜內部由於針孔（kǒng）對映像（xiàng）的反射清晰度下降,造成塗（tú）膜表麵失光,類似於透視（shì）效應所產生的失光（guāng）現象。可見,失光現象常常伴隨著其他漆膜缺陷一起出現。

塗料（liào）失光產生（shēng）的原因及預防處理（lǐ）措施（shī）

塗料在噴塗過程中失光：

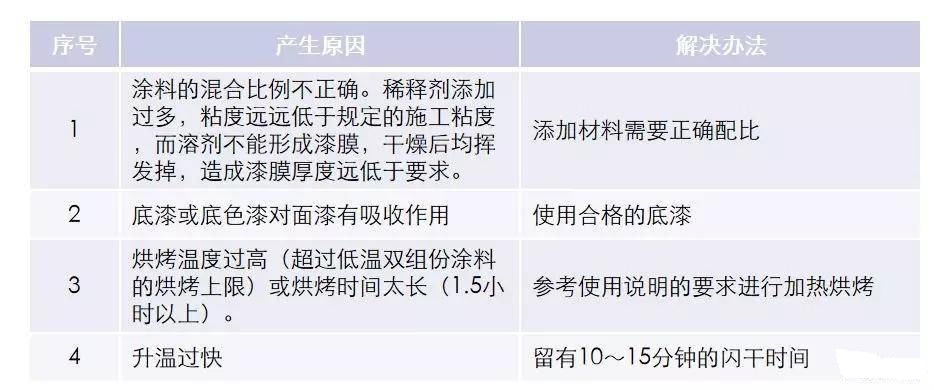

塗料在幹燥（zào）過程中失光：

塗料在幹燥一段時間後失光：
