塗膜的基料主要（yào）是高分子材料，在水的存在下，常（cháng）常會發生色變、軟化、附著失效、起泡甚至（zhì）塗膜破裂，所以塗膜（mó）的耐水性是塗膜的（de）一項重要性能。

塗膜的耐水性不好，具體會有哪些表現（xiàn）呢？

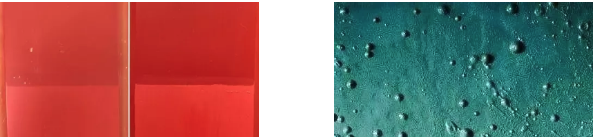

色變
樹脂或顏色在水（shuǐ）的作用下生成發色基團。
軟化
水增塗膜（mó）的溶脹與塑化作，導致強度和硬度降低。
附著失效
水分子取代了塗膜與（yǔ）底材之（zhī）間（jiān）的界麵作用（yòng）（包括部分氫鍵或者（zhě）易（yì）水解的化學鍵），導致附著力大大降低。
起泡
由於塗膜軟（ruǎn）化和附著失效，塗膜中的水揮發將塗膜頂起（qǐ）。

塗膜受水的影響主要包（bāo）含（hán）兩個方麵
（1）塗膜吸水性強，易回潮（或者（zhě）幹燥慢，不容易完（wán）全幹燥）的情（qíng）況；
（2）塗膜易與水發（fā）生能劣（liè）化塗膜性能（néng）的各（gè）種物理和化學作用的情況（如含有（yǒu）易水解的酯鍵（jiàn）或醚鍵）。

塗膜吸水機理
（1）化學親和
塗膜中親（qīn）水基團通過陽離子配位或氫鍵作用（yòng）使得水分子吸附在極性基（jī）團表（biǎo）麵（miàn），從而使得物質表現為一定（dìng）的吸水性。（塗料成膜後一般以化學吸附為主）

（2）毛細作用
常見於多孔物質的吸水現象，是一種物理吸附，當然物質本身對水要有一定（dìng）的親水性，如矽藻土，如塗膜幹（gàn）燥時沒有完全封閉的脫氣通道。

（3）滲透作用
如果塗膜中（zhōng）存在電解質，會產生滲透壓，使得塗膜外部的水有向內（nèi）部滲透的（de）傾向。當然在塗膜內聚（jù）能較大時，具有部分抵消這種滲透壓力的傾向。

怎樣提高塗膜的耐水性
1.提高塗膜耐水性（xìng）的途徑
（1）選擇耐水性好的樹脂和固化劑（jì）
耐水性（xìng）好的樹脂分散液有以下指標

較高的羥（qiǎng）值；
盡量低的酸（suān）值；
較高的玻璃化溫（wēn）度（少含柔性鏈的醇）
較高的分子量、較窄的（de）分子量分布；
盡量少的極性單體；
帶脲（niào）環胺（àn）類等能增強濕附著力的單體；
合適的成鹽（yán）助劑。

（2）對於異氰酸酯固化劑
HDI脂肪族異氰酸酯三聚體最為常用，以（yǐ）前一般用聚醚鏈端改性，但是成膜後依然殘留在塗膜中（zhōng）的聚醚（mí）鏈（liàn）段對（duì）使得塗膜的耐水（shuǐ）性大大降低；可以（yǐ）選擇（zé）磺酸鹽改性的HDI，用氨水做成鹽劑，塗膜幹燥後，氨水揮發（fā），少量的磺酸基團（tuán）對耐（nài）水性的降低遠（yuǎn）遠小於聚醚改性的 HDI。

2.選擇疏（shū）水性好的顏填料
有明顯親（qīn）水溶脹的矽酸鹽填料要慎用，如蒙（méng）脫土、高嶺土；
另外蒙脫土中的金（jīn）屬離子對分散液的穩定性有（yǒu）破壞作用，非要用的話最好可以用可（kě）揮發胺改性。
對於滑（huá）石粉、沉澱硫（liú）酸鋇類的填料，選擇進行疏水處（chù）理的（de）較好；
對於有機色漿一定要注意（yì）其化學結構，帶電性以（yǐ）及使用的表麵活性劑；
塗膜疏水性還可（kě）以通過添加納米材料獲得，特別是（shì）納米（mǐ）矽氧化合（hé）物。

3.減少配方中“親水結構”的含量（liàng）
減少親水基團（tuán）較多的助劑的使用；
在此強調一下助溶劑（或（huò）者大家所叫的成膜助劑），沸點太（tài）高，揮發太慢的醇醚類物質在塗（tú）膜水完全幹燥後，還會長時間殘留在塗膜中，降低塗膜的耐（nài）水性。

4.增加塗膜的交聯密度和固化程度
選擇羥值高的樹脂分散體、適當的催化劑、保證塗膜固化後具有較高的交聯密度；
適當增加固化（huà）劑的量能增強塗膜的耐水性（NCO/-OH比例為 1.5-2.0 耐水性最好），當（dāng）然過多的固化劑會過剩，反而使得（dé）耐水性降低。
高的交聯密度首先得要保證交聯程（chéng）度的反應完全，不然過高的羥基意味著沒有來得及反應的羥基也會增多；
另外過高的（de）交聯密度會劣化衝擊，彎（wān）曲等性能。所以樹脂最好的交聯狀態是適當的交聯密度，盡可能完全的反應程度

5.降（jiàng）低塗膜（mó）表麵張力
利用 F 取代烷基或矽氧烷類流（liú）平劑降低塗膜表麵張力，使得塗膜（mó）具有一定的疏（shū）水性（xìng）。

6.初期（qī）耐水和（hé）長期耐水
水性塗料幹燥慢，實（shí）幹之後的很長時間裏（lǐ），依然會有（yǒu）一定量的水（shuǐ）殘（cán）留（liú）在（zài）塗抹中，這些水（shuǐ）分子在完全幹燥之前存在（zài）劣（liè）化塗膜性能的傾向（xiàng），需要塗膜在次階段有能力抵抗殘留水的破壞作用，在此定義為“前期（qī）耐水性”，顯然前（qián）期耐水性與施工工藝也緊密有關。
塗膜在完全幹燥後（塗膜中（zhōng）水含量極低（dī）），的長期使用過程中，由於（yú）“親水結構”的（de）存在（zài），存在吸水回潮的傾向，所以還要保證塗膜的（de）“長期耐水”。
