粉末涂料喷涂后出现掉粉现象一般是由静电造成。影响粉末颗粒接受电荷和保持电荷的主要因素是粉末的介电常数，粉末的介电常数越低，颗粒带电越容易，但丧失电荷也越容易，这反映在粉末在工件上的吸咐力不牢，略受振动就掉粉。对于静电喷涂的粉末涂料，应尽可能的用高介电常数的，它将使粉末的吸附力大大提高。

从静电学可知，带电的孤立导体表面电荷的分布与表面曲率半径有关，曲率最大处(即表面最尖锐的地方）的电荷密度最大，附近空间的电场强度也最大，当电场强度达到足以使周围气体产生电离时，导体的尖端就会放电。如果是负高压放电，离开导体的电子将被强电场加速，使之与空气分子碰撞，使空气分子电离产生正离子和电子。新生的电子又被加速碰撞，使空气分子形成一个“电子雪崩”过程。电子的质量很小，当它冲出电离区域后，很快就被比它重得多的气体分子吸引，气体分子成为游离状态的负离子。这种负离子在电场力的作用下奔向正极，在电离层处产生一层晕光，即所谓晕光放电，当粉末通过电晕外围时，就会受到奔向正极的负离子碰撞而充电。

大多数工业用粉末涂料是结构复杂的高分子绝缘体，只有当粉末表面存在适合接受电荷的位置时，负离子才能吸附到粉粒表面的这个部位上。对于负离子来说，这个部位可以是粉末组成中的正电荷杂质或组成中的位能坑，也可以是纯机械性的。但不论哪种机理造成的吸附，对离子来说在每个粉粒上的沉积并不容易。粉粒的表面电阻很高，电荷不会因导电而重新分布，所以表面电荷分布是不均匀的。

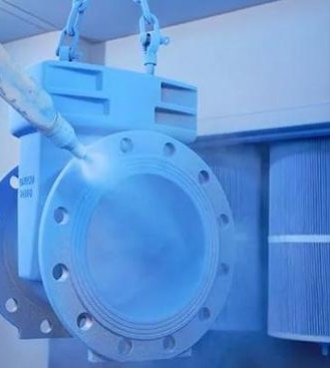

粉末涂料微粒由于电晕放电在电极附近带上了负电荷。当粉末微粒刚离开枪口时，靠压缩空气输送力吹出接近工件（正极）时，靠电场力的导引，使涂料牢牢地吸附在工件上。一般只需经过几秒就可使涂层厚度达到50～100μm。粉层达到一定厚度的同时，表面贮存一层很厚的负电荷屏蔽层，致使后来的负电粒子被排斥回去，涂层不再增厚。至此完成了涂覆过程。

对于返喷件的表面已涂覆一层较厚的漆膜，根据电阻率与所施电压曲线，较高的电阻率有利于荷电，但负面作用也不易于释放电荷。根据可知，减少电压，可以降低粒子的转移速度和荷电量，使粉末粒子不至于受到强烈排斥而反弹，同时进一步提高了上粉效率；如果E很大，涂层会建立起“感生电场”，工件还没涂覆很多粉末而负电荷密密度区很高，从而排斥了后来的荷负电的粉粒而难于吸附，只是粉层很薄。
