氣相二氧化矽（氣（qì）相白碳黑（hēi））是極其重（chóng）要的高科技超微細無機新材料之一，由於其粒徑很小，因此比表麵（miàn）積大（dà），表麵吸附力強，表麵能大，化學（xué）純度高、分（fèn）散性能好、熱阻、電阻（zǔ）等方麵具有特異的性能，以其優越的穩定性、補強（qiáng）性、增（zēng）稠性和觸變性，在眾多學科及領域內獨具特性，有著不可取代的作用。

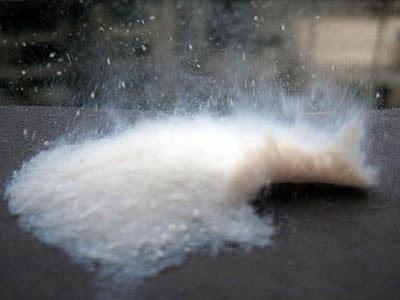

氣相二氧化矽的分子式:SiO2，白色蓬鬆粉（fěn）沫，多孔性，無（wú）毒無味（wèi）無汙染，耐高溫。同時它具備的化學惰性以及特殊的觸變性（xìng）能明顯改善橡膠（jiāo）製品的抗拉強度（dù），抗撕裂性和耐磨性，橡膠（jiāo）改良後強度提高數十倍。下列為氣相法白炭黑（hēi）在塗料中的幾種應用（yòng）。

（1） 消光劑

氣相法白炭黑折光指數1.46 , 與成膜樹脂的（de）折光指數接近，對漆膜顏色沒（méi）有影響。在成（chéng）膜過程中遷移到漆膜表麵，能使漆膜（mó）表麵產生預期粗糙度，明顯地降低（dī）其表麵光澤，是一種（zhǒng）良好的消光劑。消光（guāng）效果主（zhǔ）要（yào）取決於產品的三個性能：孔積（jī）率（lǜ），粒徑和表麵處理。使用氣（qì）相法白炭黑時（shí）要注意與（yǔ）漆膜厚度的匹配，在厚膜漆裏采（cǎi）用顆粒非常細（xì）的氣相法白炭黑，是不能產生適當的粗糙度的微細表麵，反之如在薄膜漆裏采用顆粒粗（cū）大氣相法白炭（tàn）黑，雖然其消光效果非常好，但是漆膜表麵的粗糙度將不能為絕（jué）大多數用戶接受。

（2）流變（biàn）助劑

流變性是塗料的重要性能（néng），它直（zhí）接影（yǐng）響到塗料的外觀、施工性能及貯存穩定性等性能，而不同塗料體係對流（liú）變助劑的要求也有差異。

對於油（yóu）性體係而言，大部分流變助（zhù）劑都是形成氫鍵而起（qǐ）作用，表麵未處理的（de）氣相法白炭黑聚集體是含有多個羥基，一是孤立的、未受幹擾的（de）自由羥基；二（èr）是連生、彼此形（xíng）成氫鍵的鍵合羥基。這一特性賦予油性塗料非常好的貯存性能和施工性能，特別是厚漿型塗（tú）料（如船（chuán）舶漆），既能保證塗料在一定的施工剪切力（lì）下（xià）有良好的流動性（xìng），又能保證塗（tú）膜的一次施工厚度。

同時，氣相法白炭黑由於能形成氫鍵而提高體係的中低剪切粘（zhān）度（dù），從而起到增稠作用。因此，氣相法（fǎ）白炭黑在油性體係當中的應用非常廣泛。不過在水性體係中，由於水（shuǐ）分子也會與氣（qì）相法白炭黑形成氫鍵，大大影響其作用，所以通（tōng）常（cháng）會對其表麵進行封端處理，並引入氧化鋁等改性，利用配位效應（yīng）而起流變作用（yòng），以避（bì）開水的影響。但從目前應用的情況來看，都不是很（hěn）理想，需要反複搭配實驗，而且使用不當時還會導致體係有（yǒu）肝化的趨勢。

（3）防沉（chén）劑

氣（qì）相法白炭黑是一種理想的防沉（chén）劑，它形成的氫鍵結構非常均勻穩定，而且是（shì）三維網狀結構。因此（cǐ），對於防止塗料體係中顏料的沉澱非常有效。特別是（shì）對於色漿體係，適（shì）當的添加量將大大提高色漿的穩定性，而且能夠減少潤（rùn）濕分散劑的量，以提高色漿的適用性（xìng）並減少色漿對塗料體係（xì）的影響。氣相法白炭黑的防沉作用對塗（tú）料存放非常有利，特別是某些顏料如金屬粉和薄片（piàn），都極（jí）易沉澱及不能完（wán）全（quán）懸浮，使用氣相法白（bái）炭黑（hēi）可保證其分（fèn）散不沉（chén）澱，明顯改善塗料的開罐性（xìng）能。以配方總量計，氣相法白炭黑用量在0.4%至0.8%的範圍內，但特殊情況下，比如富鋅漆，需增加到（dào）2%。

（4）抗耐磨劑

氣相法白炭黑采用甲基丙烯（xī）矽烷進行表麵處理後，可以添加到（dào）聚氨酯塗料中，起到耐摩擦的作用（yòng）。加入5％－15％的氣相法白炭黑，耐摩擦性可提高10％至35％，同時塗料（liào）的流變性能和幹膜的光學性能都不受負（fù）麵影響。此時，添加量大的氣相法（fǎ）白炭黑應該認（rèn）為是活性填料，而不是助劑。

隨著白炭黑的（de）廣泛應用，白炭黑的生（shēng）產發展也非常的迅速，目前生產廠家主要有德國（guó）Degussa、美國Cabot、德國Wacker。
