粉末塗料中填料可稱為體質顏料。這（zhè）種顏料的著色力跟遮蓋（gài）力較小，是（shì）白色跟無色的超細粉粒（lì）。它跟著色顏料（liào）一起分散在粉末塗料中（zhōng），可以提升粉末塗料的機械 強度等。

在粉末塗（tú）料中，常見的（de）幾類填料為硫酸鋇、碳酸鈣、滑石粉、高嶺土、矽微粉、雲母粉。這些填料在配方設計時並不是所有的這（zhè）些都適合使用，要結合具體實際。比如碳酸鈣、滑（huá）石粉的不耐酸堿容易被酸雨腐蝕；性能最為理想的就是硫酸鋇和矽微粉（fěn），它具有很穩定的化學性能（néng），幾乎不參與任何化（huà）學反應。下列簡（jiǎn）單介紹幾種填料的特性。

沉（chén）澱（diàn）硫酸鋇

沉（chén）澱硫酸鋇化學成份為BaSO4，晶體屬正交晶係的硫酸鹽礦物。常（cháng）呈厚板狀或柱狀晶體，多為致密塊狀或板狀、粒（lì）狀集合體。質（zhì）純時無色透明（míng），條痕白（bái）色，玻璃光澤（zé），透明至半透明。三組解理完全，夾角等（děng）於或（huò）近於90°。摩氏硬度為3～3．5，份額為4．0～4．6。在粉末（mò）塗料中沉澱硫酸（suān）鋇能增強粉末塗料的流平性（xìng）跟保光（guāng）性，而且跟所有的色料有較好的兼容性。可使粉末塗料在噴塗工藝中達到理想的塗膜厚度，且上粉率高。

粉（fěn）重晶石

其主要成分是硫酸鋇，是直接將重晶石礦粉碎而成的細顆粒的產品。其（qí）質量主要取決於礦石的品味和顆粒的細度，較（jiào）細的對（duì）光（guāng）澤影響比較小，較粗的（de）可作為消光填（tián）料用，我們通常說的消光鋇就是（shì）指較粗的重晶石粉（fěn）。

雲母粉

絹雲母屬雲母類礦物，是（shì）一（yī）種片狀（zhuàng）細粒（lì）白雲母。結構呈二八麵（miàn）體，即由兩層矽氧四（sì）麵體跟一層鋁氧八麵體構成，四麵（miàn）體的活性氧跟附加陰離子位於兩（liǎng）層六（liù）麵（miàn）網中央，構成活性（xìng）結晶水基團。解理完全，可劈成極薄的片狀，徑厚比（bǐ）大。絹雲母晶體化學成（chéng）份為K0.5—1(Al，Fe，Mg)2(SiA1)4O10(OH)2nH2O，擁有絲絹光澤，徑厚比>80，呈白（bái）色或淺（qiǎn）灰（huī）白色，份額為2．6～2．7，硬度（dù）為2～3，富有彈性，可彎曲。耐高溫，耐化學品腐蝕（shí）性強，對紫外線擁（yōng）有極佳的屏蔽作用。它的細磷片狀結晶體結構可（kě）提升塗（tú）層的致密性，阻止（zhǐ）水分滲入。

絹雲母的化學結構跟高嶺土相近，兼具了雲母類礦物跟粘土礦物的多種特點。其應使用於塗料中，可大幅提升塗（tú）膜的（de）耐候性，抗透水性，增強塗膜的附著力跟強度，改善塗膜的（de）表觀。同（tóng）時染（rǎn）料粒子易進軍絹雲（yún）母粉的晶格層（céng）間，從而（ér）持續顏色長久不褪色。此外絹雲母粉還擁有抗（kàng）藻防黴的功能，國外常使用於船舶跟海洋（yáng）塗料。所以，絹雲母粉對塗（tú）料而言是一（yī）種價格性能比優異的多功能填料。

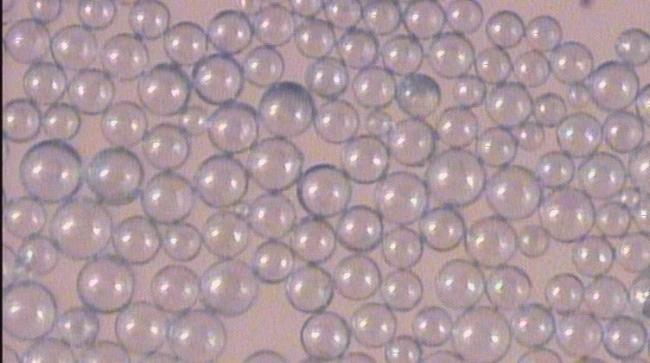

空心玻璃微珠

空（kōng）心玻璃微珠是一種微小、中空的圓球狀粉末，密度（dù）在0．1g／cm3～0．5g／cm3之間，粒徑（jìng）可根據（jù）需要在1～500微（wēi）米之間選擇。擁有重量輕、體（tǐ）積大、導熱係數低（dī）、抗壓強度高、絕緣、自潤滑、隔音（yīn）、不吸水、耐火、耐腐蝕、防輻射、無毒，以（yǐ）及分散性（xìng）、流（liú）動性、穩定性好等優（yōu）點。空心玻璃微珠可直接填（tián）充於絕大部分類型的熱固性、熱（rè）塑性樹脂產（chǎn）品中。在粉末塗料中應用時（shí），空心玻璃微珠能夠（gòu）起到以下作用。

(1)隔（gé）熱、絕緣、吸水率低。空心玻璃微（wēi）珠的內部是真空或稀（xī）薄氣體，跟環氧樹脂存在密度及導熱係數差，因此它擁有隔熱的特性，是耐高溫粉末塗料的極佳填充劑。微珠的隔熱特性還可減輕因粉（fěn）末塗層（céng）經受急熱跟急冷而引起的熱衝擊。極低的吸（xī）水率使（shǐ）粉末塗料能夠長期貯存。

(2)可改善粉末塗（tú）層的物理機械性能。空（kōng）心玻璃微珠填料可增加粉末塗料的硬度跟剛度。但抗衝擊（jī）性能下跌，下（xià）跌的多少跟對中空玻璃微珠的表（biǎo）麵（miàn）處理有關。如（rú）選用正確的偶（ǒu）聯劑進行預處理，可減少對材料抗衝擊（jī）性（xìng）能的影響。

(3)吸（xī）油率低。跟常規填充材料碳酸鈣比較，空心玻璃（lí）微珠的吸油量更低。不一樣型號空心玻璃微珠每100g的吸油率在（zài）7mg～50mg之間，而每100g輕質碳酸鈣的吸油率（lǜ）高達120mg～130mg，重（chóng）質碳酸鈣也高（gāo）達50mg～60mg。這種低吸油率的填充材（cái）料在生產經曆中變相地增加了填充量降低（dī）了綜合成本。

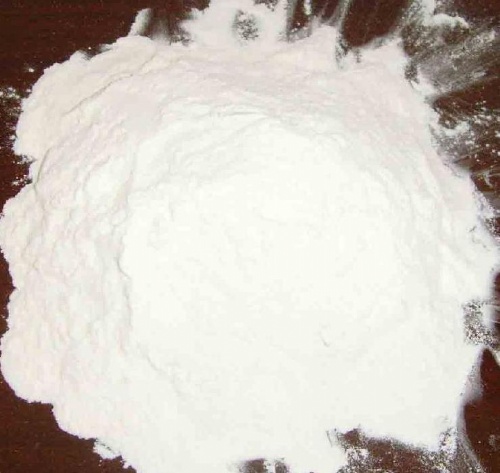

納米氧化矽

納米（mǐ）氧化矽是一種重要的高科技超微細無機（jī）新材料。因其擁有粒徑非常小、比表麵積大、表麵吸附力（lì）強、表麵能大、化學純度高、分散性能好、穩定性（xìng）好等，在眾多（duō）學科及領域內（nèi）具優點，有著不得替代的作用。納米二氧化矽俗稱“超微（wēi）細白炭黑”，作為添加劑、催化劑載（zǎi）體廣（guǎng）泛使用（yòng）於各行業（yè）中。

將納米氧化（huà）矽添加到環氧樹脂的基體粉末（mò）塗料中，在結構上會完全不一樣於用粗晶SiO2。添加的環氧粉末塗料。粗晶SiO2一般作為補強（qiáng）劑加入，主要分布在高（gāo）分子材料的鏈中間，而納米氧化矽因為表（biǎo）麵（miàn）嚴峻的配位不（bú）足、龐大的比（bǐ）表麵（miàn）積以（yǐ）及表麵欠氧等特點，使它表現（xiàn）出極強的活（huó）性，很容易跟環氧環（huán）狀（zhuàng）分子的氧起鍵合作用，提升了分子間的鍵力。同時尚有一部分納米氧化矽顆（kē）粒（lì）依（yī）然分布在高分子鏈的空隙中，跟粗晶SiO2。顆粒（lì）比較較，表現出很高的流漣性，從而大幅度提升添加（jiā）了納米氧化矽的環氧粉末塗料塗層（céng）的強度跟韌性。此外，納米氧化矽的加入還能夠提升塗層的耐磨性、抗（kàng）老化性能，並改善塗層表麵的光潔度。因為納米氧化矽是一（yī）種鬆散、無定形的粉（fěn）狀物體，將它加入粉末塗料體係中（zhōng）能夠阻止粉料在夏天的高溫下結團（tuán），延長粉（fěn）末塗料產品的貯存期（qī）。在生（shēng）產經曆（lì）中，最好采納外加的方法。

滑石粉

有一定的觸變性，對粉末塗層的熔融流動性有較大的影響。產品也（yě）不耐候（hòu）使用有局（jú）限性，所以粉末配方（fāng）中不常出現。滑石粉的價格便宜，但吸油量大，在配方中添（tiān）加量有限，常用於紋（wén）理粉末中（zhōng）。

體質顏料的應（yīng）用程度（dù）和白色著色顏料相接近，並且體質（zhì）顏料的種類和數量在工業生產中不斷的發展。體質顏料的其他性質的變化範圍很廣，如相對密度、容量值、顆粒形（xíng）狀、顆粒大小、粒徑分布（bù）、吸油量、化學活性等，這些（xiē）體質（zhì）顏料在構成粒子的大小形狀上（shàng）各不相同，在高光澤和半光塗料中呈現（xiàn）出非常小的遮蓋力，具有降低配方成本及控（kòng）製光澤等作（zuò）用。
